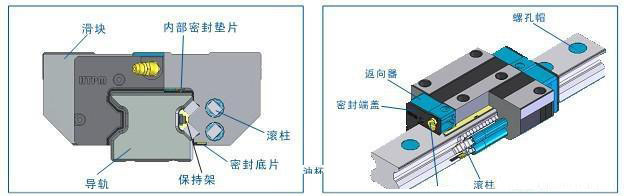

直线导轨又一应用于精密数控机床上的夹紧制动装置

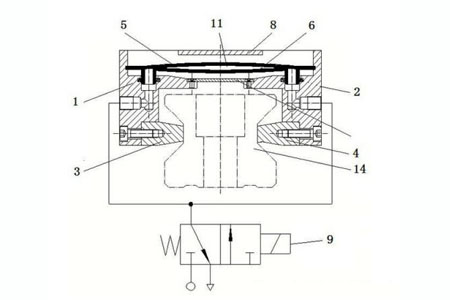

设有左座体
1、右座体 2、左锁紧片 3、右锁紧片 4、上弹簧钢片 5、下弹簧钢片 6、弹簧片 7、限位凸台 8 和电磁阀 9，左座体和右座体相对镜像设置，左座体和右座体上方中心设有限位凸台 8，左座体 1 和右座体 2 经弹簧片 7 固定连接，左座体 1 和右座体 2 上端中心设有弹簧钢片腔 12，下端中心设有线轨滑块移动腔 13，下端一侧与左锁紧片 3固定连接，另一侧与右锁紧片 4固定连接，左座体 1 和右座体 2 外侧壁上分别设有气体通道 10，限位凸台分别与左座体和右座体固定连接，左锁紧片 3 和右锁紧片 4 相对设置，以利于对线轨滑块进行夹紧制动，弹簧钢片腔内设有由上弹簧钢片 5 和下弹簧钢片 6 周边密封连接而形成弹簧伸缩囊 11，弹簧伸缩囊 11 一端与左座体 1 固定连接，另一端与右座体 2 固定连接，上端与限位凸台 8 相抵触，下端与弹簧片 7 相抵触，弹簧伸缩囊 11 上设有压缩空气出入口，气体通道 10 一端与压缩空气出入口相连通，另一端与气源相连通，以使弹簧伸缩囊 11内填充有压力气体，气体通道 10上设有电磁阀 9，以利于通过电磁阀 9自动控制弹簧伸缩囊 11 内的气体含量，使弹簧伸缩囊 11 带动左座体 1 和右座体 2 相对移动或相背移动，进而实现自动调整左锁紧片 3 和右锁紧片 4 对线轨滑块进行自动夹紧制动的作用。


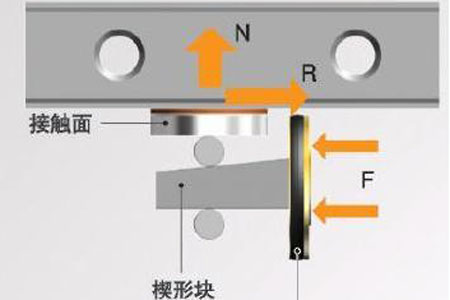

左锁紧片 2 和右锁紧片 3 可根据不同钳夹要求更换不同形状、尺寸和材质，当需要静态钳夹时，左锁紧片 3 和右锁紧片 4 可选用工具钢等材质的金属，当需要沿着线轨滑块相对运动时，如附图 所示，左锁紧片 3 和右锁紧片 4 可选用特殊合金材质的金属，使用时，与线轨滑块 14 相配合，线轨滑块上部位于线轨滑块移动腔中，左锁紧片 3 与线轨滑块左侧相对应，右锁紧片 4 与线轨滑块右侧相对应，左座体和右座体分别固定在带移动的设备上，与线轨滑块相对移动时，压缩空气经气体通道 10 和气体通道 10 上的电磁阀 9 控制，进入弹簧伸缩囊 11 中，弹簧伸缩囊 11 的上弹簧钢片 5 和下弹簧钢片 6 在气体的冲击下产生形变，使上弹簧钢片 5 和下弹簧钢片 6 在竖直方向的距离逐渐变大，水平方向的尺寸逐渐变小，带动左座体 1 和右座体 2 上部相对靠近，进而带动左座体 1 下部的左锁紧片 3 和右座体下部的右锁紧片 4 逐渐脱离线轨滑块，这样，线轨滑块就可以自由移动 ；当需要刹车制动时，如附图所示，压缩空气从弹簧伸缩囊 11中经电磁阀 9 排出，弹簧伸缩囊 11 的上弹簧钢片 5 和下弹簧钢片 6 借助自身弹力回复初始位置状态，在竖直方向尺寸变小，水平方向尺寸变大，带动左座体 1 和右座体 2 上部相背运动，并带动左座体下部的左锁紧片 3 和右座体下部的右锁紧片 4 分别相对运动并靠向线轨滑块两侧的锁紧面，达到夹紧制动的作用。
