静音式QH系列
直线导轨本体结构及互换型说明

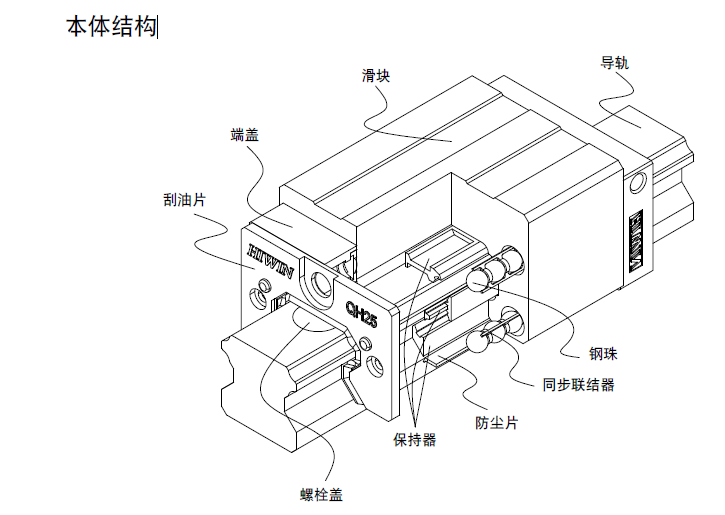

本体结构
QH系列产品规格说明
QH系列分为非互换性及互换性两种直线导轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、导轨可单出互换使用，较便利，但其组合精度无法达到非互换型所拥有的超高精度等级。不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求，互换性型之组合精度已达到一定的水平，对不需配对安装直线导轨的客户而言，是一项很好的选择。
QH系列与 HG 系列导轨共享，客户无需为了选用静音式产品而重新设计安装尺寸，如此更加提升了QH系列的应用性与可互换性。
(1) 非互换性直线导轨产品型号
(2) 注： 1.单轴导轨数若只使用一支导轨则不写，两支标记为Ⅱ，
(3) 三支标记为Ⅲ，以此类推。
(4) 2.防尘配备中无记号为防尘标准配备刮油片加防尘片。
(5) ZZ为刮油片加防尘片加金属刮板。
(6) KK为双刮油片加防尘片加金属刮板。
(7) DD为双刮油片加防尘片。

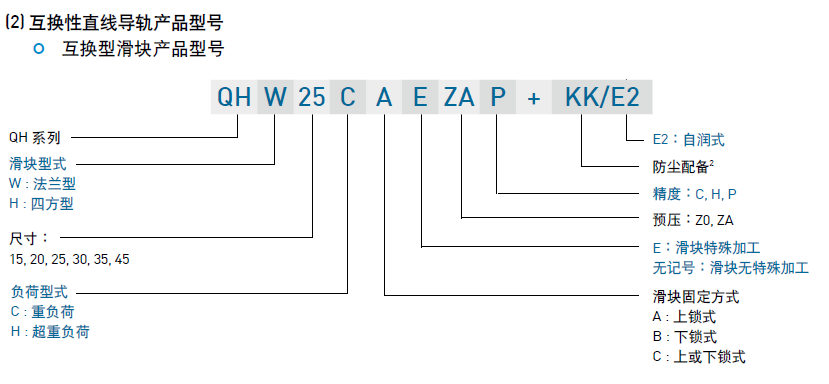

(2) 互换性直线导轨产品型号

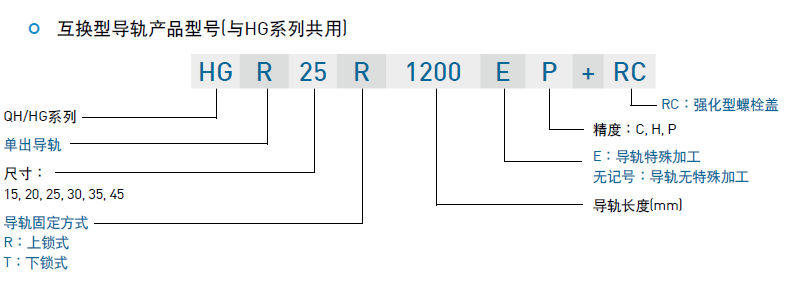

(3)互换型导轨产品型号(与HG系列共享)
