WON直线导轨滚柱型R系列

WON直线导轨R系列-重负载滚柱型
1) R系列结构
WON直线导轨R系列是使用滚柱滚动体，4列圆柱型滚柱45°接触角排列，可同时承受径向、反径向、横向负载的结构
滚柱滚动体的弹性变形量比钢球滚动体小，对于外部负载的变形量相对小，轨道面与滚柱的接触面积大，可承受高刚性和重负载， 寿命长，耐冲击、耐磨性等非常优秀，摩擦阻力小、噪音低，实现平滑稳定的运行。根据使用条件在滚动体施加预压，得到更高的刚性。
2) R系列特点
a. 优秀的品质、高精度、省力效果大。
b. 高刚性、高精度，实现长期稳定的行走精度。
c. 耐磨性好、摩擦阻力小、寿命长。
d. 与相同尺寸的钢球型相比， 得到更高的刚性与负载能力。
e. 与钢球型相比， 对于冲击或变动负载的变形量小， 固有振动数对比振动衰减时间短， 具有优秀的振动特性。
f. 与相同尺寸的钢球型直线导轨相比， 具有更大的基本额定负载， 有利于设备的小型化， 使用相同尺寸也能获得更长的使用寿命。
g. 为了方便设计， 提供多样化规格。

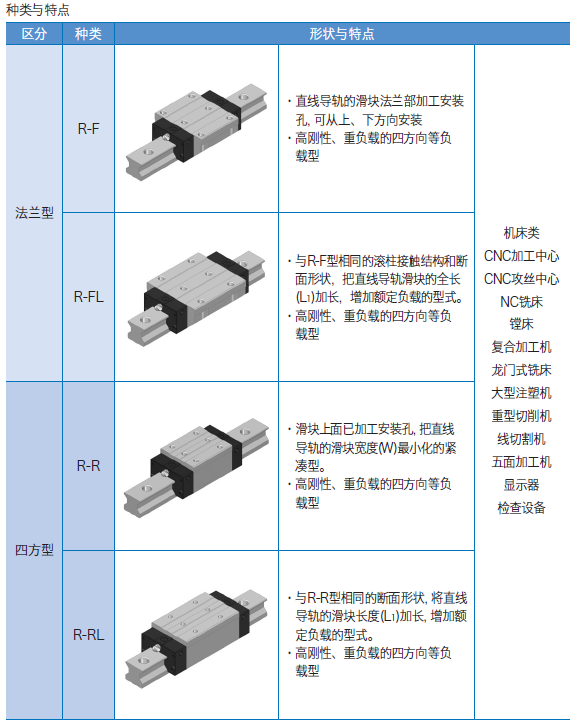

滑块种类：
预压：
直线导轨的施加预压方式有利用滚动体(钢球或滚柱)消除间隙提高机械性精度, 或利用增加滚动体的直径预先施于预压, 提高直线导轨的刚性, 减少外部负载的变形量。
精度规格：


防尘：
为了极大发挥直线导轨的特性和性能，防止外部的异物侵入直线运动系统内部，导致异常磨损并缩短使用寿命。预料可能会有粉尘及异物侵入时，有必要选择有效的密封装置或防尘装置。
WON直线导轨已装有基本的密封，根据需要可以安装金属刮板。
1）专用密封
滑块的两端和底面装有端面密封垫片、侧面密封垫片及内部密封垫片，防止异物侵入滑块内部。
2）金属刮板
金属刮板安装在端面密封垫片外侧，可防止焊接火花或切削屑、飞溅物等异物的侵入。

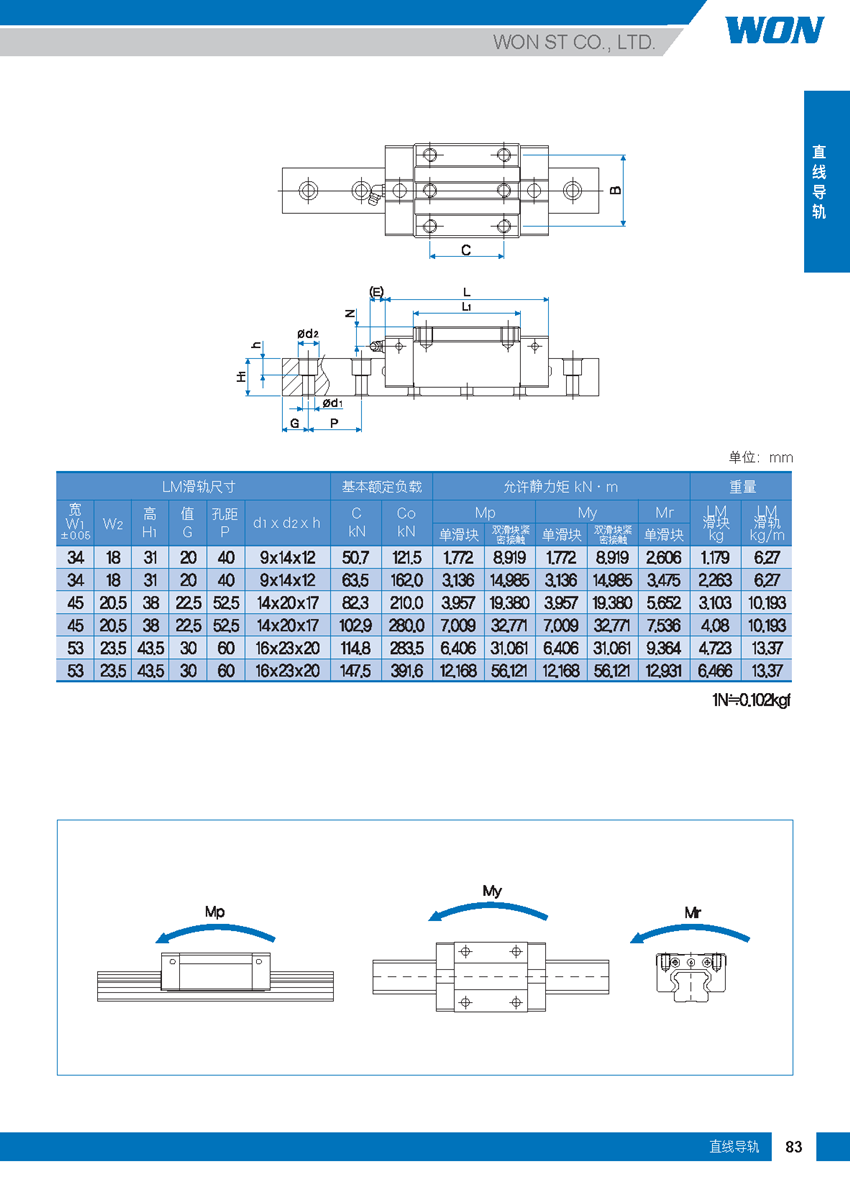

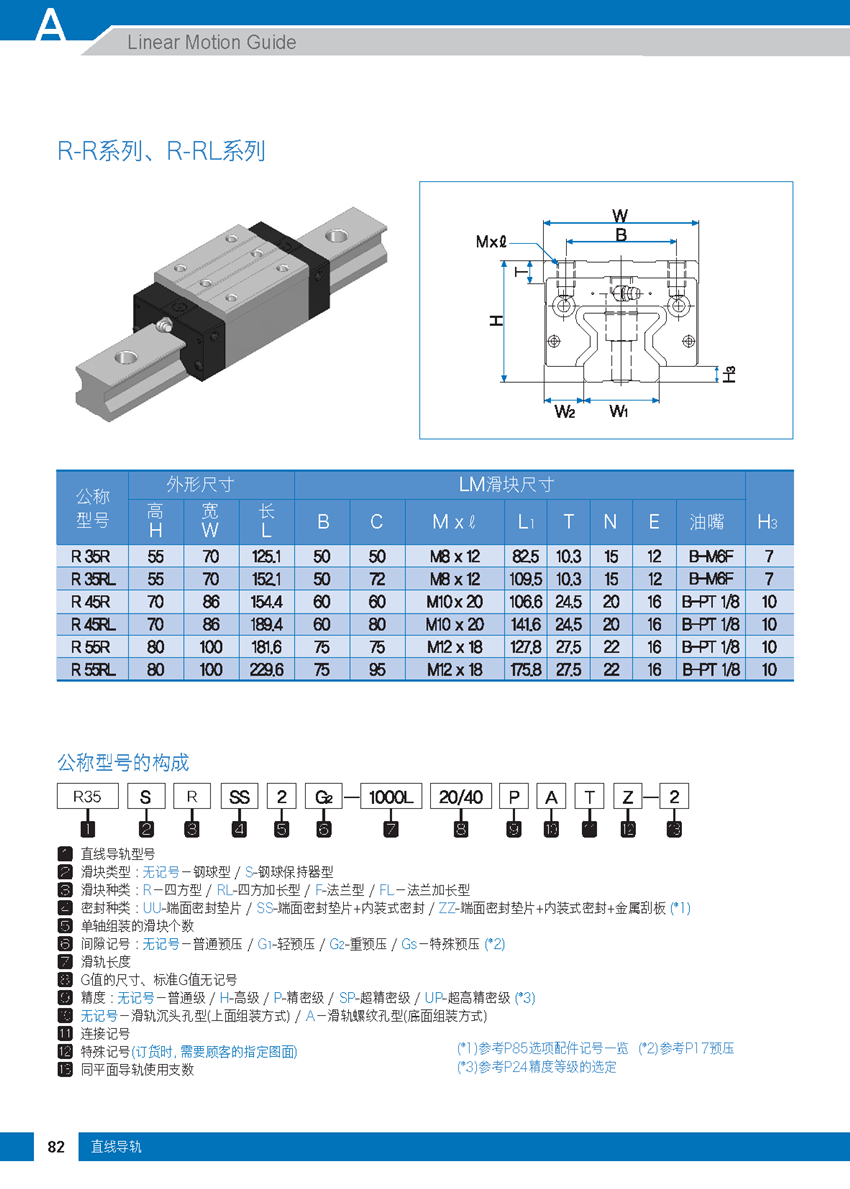

型号尺寸表：
