直线导轨宽幅型直线导轨WE系列尺寸表

直线导轨宽幅型直线导轨WE系列尺寸表

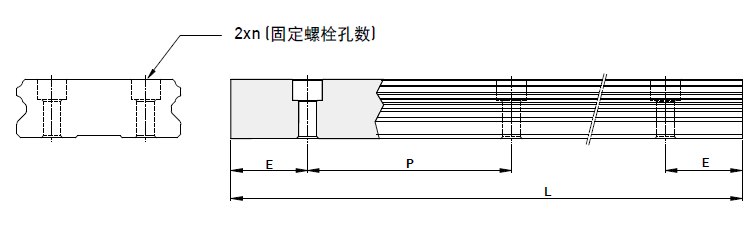

单支导轨标准长度及最大长度


HIWIN 备有导轨标准长度库存供应客户需求。若客户订购非标准长度导轨时，端面距离E的尺寸最好不要大于1/2P，防止因E的尺寸过大导致导轨装配后端部的不稳定，而降低直线导轨的精度。

注：1. 一般导轨E尺寸公差为0.5~-0.5 mm，导轨接牙件端距E尺寸公差较严格为0~-0.3 mm。
2. 标准端距最大长度是指左、右端距皆为标准端距之导轨最大长度。

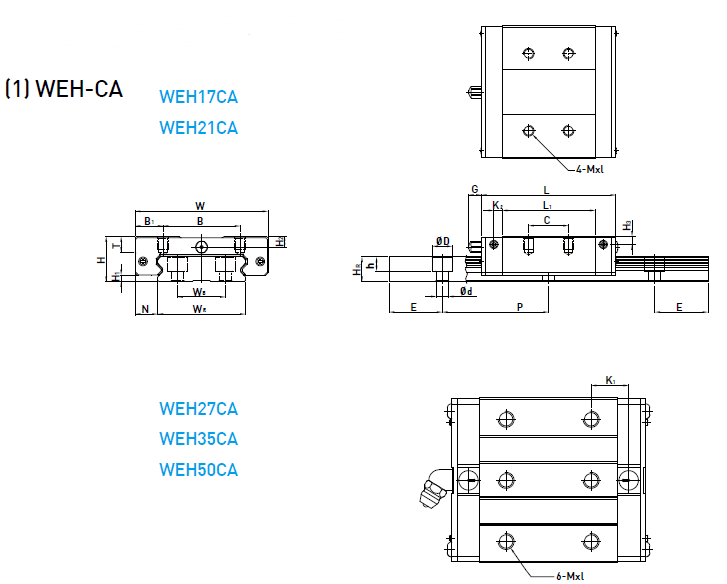

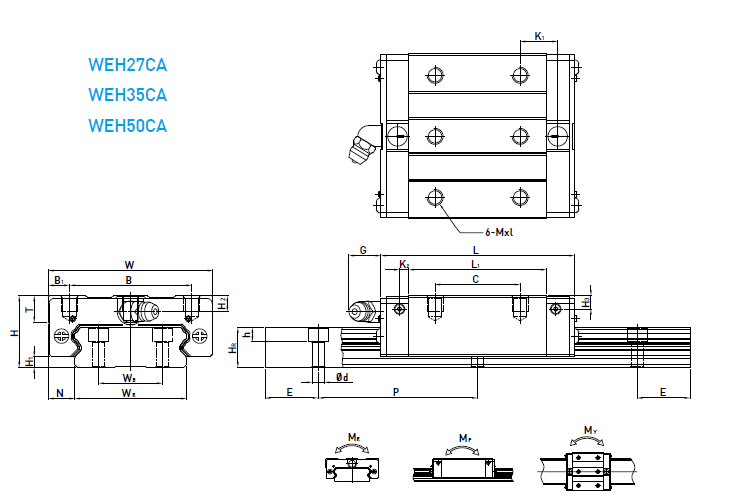

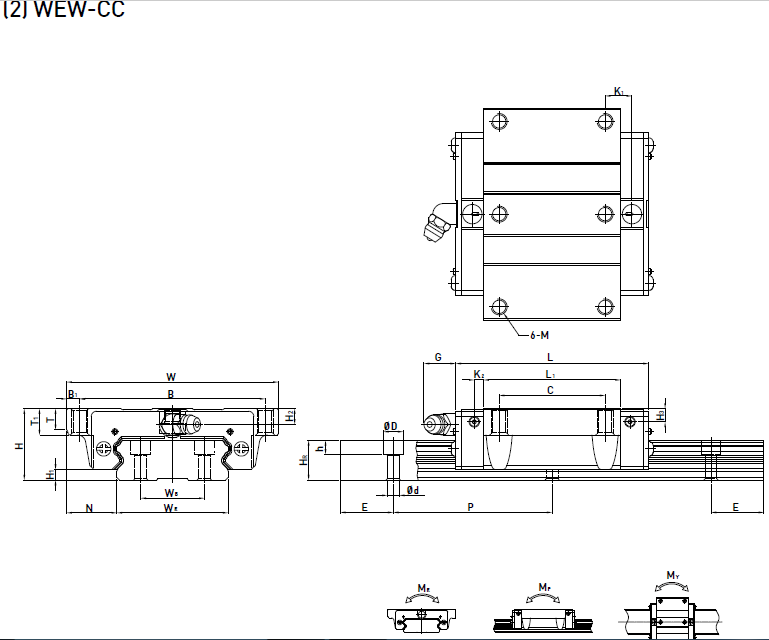

WE 系列直线导轨尺寸表
