微小型
直线导轨MG系列的特点和结构
MG系列―微小型滚珠直线导轨
2-4-1 MGN系列小型直线导轨之特点
1. 体积小、轻量化，特别适合小型化设备使用。
2. 采用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。
3. 有钢珠保持器设计，在精度允许下具备互换性。

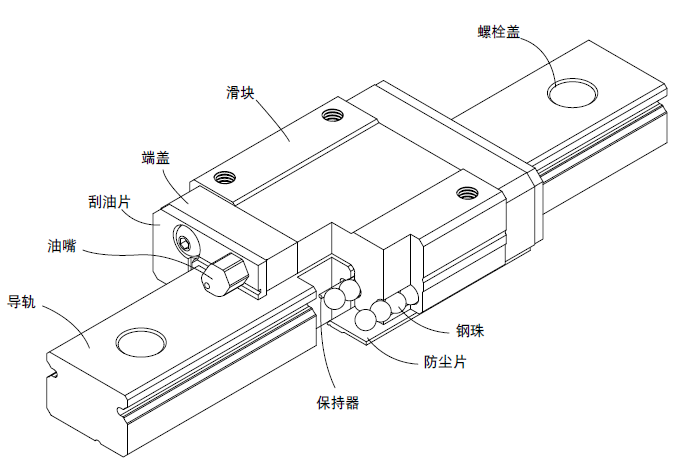

MGN系列本体结构
滚动循环系统：滑块、导轨、端盖、钢珠、保持器
润滑系统：MGN15端盖侧附有油嘴，提供客户注油，而MGN7、9 、12 则
于端盖侧预留注油孔，可将油或油脂打入滑块内部以润滑。
防尘系统：刮油片、防尘片(9,12,15规格选配)、螺栓盖(12,15规格)。
MGW小型宽幅直线导轨之特点
1. 加宽导轨之设计大幅提升力矩负荷能力，可单轴使用。
2. 哥德型四点接触设计，可承受各种方向之负荷并具有高刚性之特点。
3. 滑块装有微小型保持钢丝，取下滑块钢珠也不会脱落。

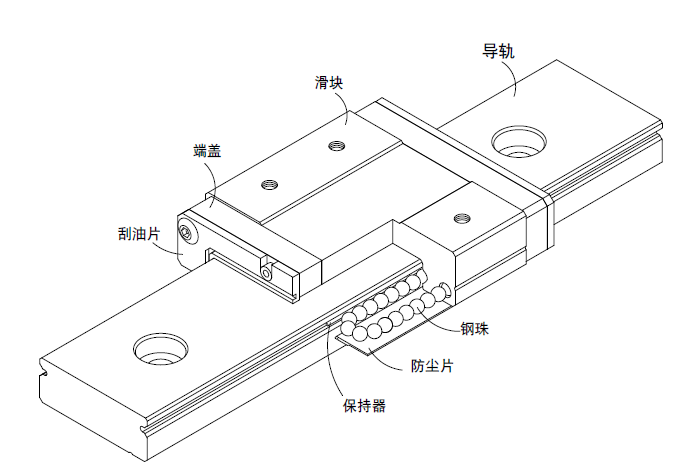

MGW系列本体结构
滚动循环系统：滑块、导轨、端盖、钢珠、保持器
润滑系统：MGＷ15端盖附有油嘴，提供客户注油，而MGW7、9 、12 则于
端盖侧预留注油孔，可将油或油脂打入滑块内部以润滑。
防尘系统：刮油片、防尘片(9,12,15规格选配)、螺栓盖(12,15规格)。
